тип рельєфу
|
Зображення |
Що означає рельєф на плитці |
Сфера використання | Інструкція із встановлення
|
Усічені конуси в лінійному порядку | ПТ-01
 | Пояснюємо: Попереджає про подолання перешкод на шляху прямування: як дверні отвори та сходи, а також позначає поля уваги (перед початком і наприкінці тактильного шляху, у місцях перетину зміни напрямку руху)
"Поле уваги" (варіант 2)
Дозволено рух з обережністю (варіант 1) |
Перед підземними та надземними пішохідними переходами
Перед сходами та відкритими виходами на сходовий майданчик
Перед дверима
Як "Поля уваги" на початку або наприкінці руху, примикання або відгалуження напрямних покажчиків.
| Де треба монтувати:
На тротуарі за 300 мм до краю піднесеного майданчика надземного або підземного пішохідного переходу або від краю проступи першого сходу.
На відстані 300 мм від кромки проступи першого сходу або початку відкритого сходового майданчика
Якщо двері відкриваються на себе - на відстані, що дорівнює ширині полотна дверей. Для розсувних дверей, а також якщо двері відчиняються від себе - на відстані 300 мм від положення дверей у закритому стані.
Якщо двері відкриваються на себе - на відстані, що дорівнює ширині полотна дверей. Для розсувних дверей, а також якщо двері відчиняються від себе - на відстані 300 мм від положення дверей у закритому стані
Як «Поля уваги» перед початком і в кінці руху, в місцях примикання та повороту |

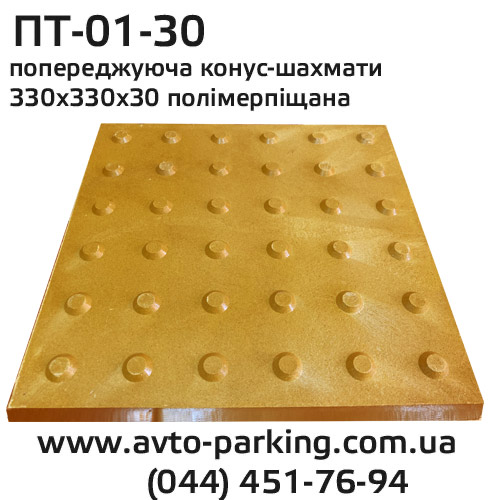

| Усічені конуси у шаховому порядку |
| Подальший рух заборонено
Пояснюємо: Попереджає про непереборні перешкоди на шляхах прямування, таких як окремі опори і колони.
|
Перед окремими опорами (світлофорами, стовпами, конструкціями, що несуть)
Перед деревами
Перед зонами, закритими для руху
Перед іншими видами непереборних перешкод
| Як треба монтувати:
По глибині від 500 до 600 мм та по всій ширині перешкоди. Перед одиночною вертикальною перешкодою монтується навколо неї і повинен мати ширину не менше 600 мм.
Де треба монтувати:
Перед опорами, колонами та іншими перешкодами на відстані 300 мм від зовнішньої межі. Тактильний покажчик повинен виступати за межі перешкоди з боку основного потоку руху на 300 мм
|
Паралельні поздовжні смуги | ПТ-02
 | Попереду наземний пішохідний перехід (варіант 1)
Напрямок руху (варіант 2)
Пояснюємо: означає початок наземного переходу. Позначає зону безпечного руху. Укладається вздовж шляхів руху.
|
Перед наземними пішохідними переходами
На шляхах руху як напрямні доріжки
| як треба монтувати:
По глибині від 500 до 600 мм і ширині переходу, викладається на тротуарі перед початком переходу
Як напрямні доріжки ширина повинна бути не менше 500 мм.
Де треба монтувати:
На відстані 800 мм від краю проїжджої частини
Напрямні доріжки укладаються вздовж стіни на відстані не більше 1000 мм від стіни
|
Діагональні смуги
ГОСТ Р 52875-2007 (застосовувався до 01.07.2019) | ПТ-03
 | Пояснюємо: Позначає повороти
Увага, поворот ліворуч (праворуч) (варіант 2)
вага, наземний перехід під кутом 90° (варіант 1)
|
Перед наземними переходами
На поворотах
| Як треба монтувати:
Дві смуги шириною від 500 до 600 мм і довжиною, що дорівнює ширині переходу.
На поворотах плита зі стороною квадрата, що дорівнює 500х500 мм.
Де треба монтувати:
На відстані 800 мм від ліній, що є продовженням краю переходу, викладаються на тротуарі з двох сторін перед поворотом на перехід
На місці повороту
|
